Konvertering av "olaglig" privatradio till 10 m
Utskälld och hånad... leksaker, bara störningar och
Italienare, olaglig som radiohobby. Känns det igen ? Många
radioamatörer har börjat sin bana på 27 MHz, det har jag
gjort, många jag känner kommer därifrån (fler än som vill
erkänna det...)
Nu var det inte tänkt att prata om gamla synder utan att göra
något roligt av "liken i garderoben".

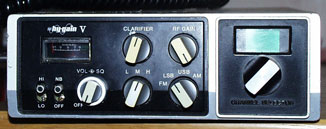

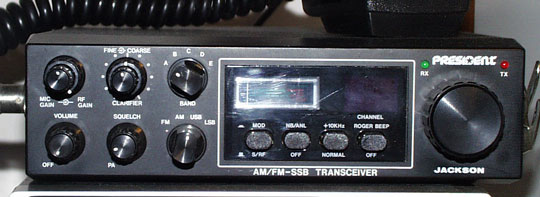

Det här en 120 kanalers HyGain V
Det jag tänker på är de pr-burkar som kanske ligger och
skräpar i junkboxen (eller köpes billigt på loppis!). En
gammal 23-kanalare kanske inte är så mycket att sätta
lödkolven i men hittar man en "export" radio eller i alla fall
en 40-kanalers ssb rigg så finns det hopp. Tanken är
självklart att bygga om den till 10 meter. En annan fördel för
(nya) amatörer är att man får tillfälle att lära känna hur en
PLL fungerar. När det begav sig så diskuterades det om vilken
PR-apparat som var bäst -HY GAIN 5 eller Kraco 2555 osv... Det
var en ganska fånig diskussion för de och många andra är i
princip samma burk från en tillverkare som heter Cybernetix.
Som tillverkat nästan alla pr-burkar oavsett vad som står på
fronten. Alla deras kort är märkta med ett PBAX nummer. De
vanligaste är 48 och 121, men även 36 (för FM), 131 och 133
förekommer.
Innan vi kan börja bygga om något (och förstå vad vi gör)
måste vi förstå hur PLL:en fungerar. Låt oss titta på
PLL:en. eller den faslåsta loopen som det skulle kunna heta på
svenska. Först ett varningens ord! Detta är en
principgenomgång som för visso stämmer på många pr-radio men
inte på alla så ta det för vad det är...

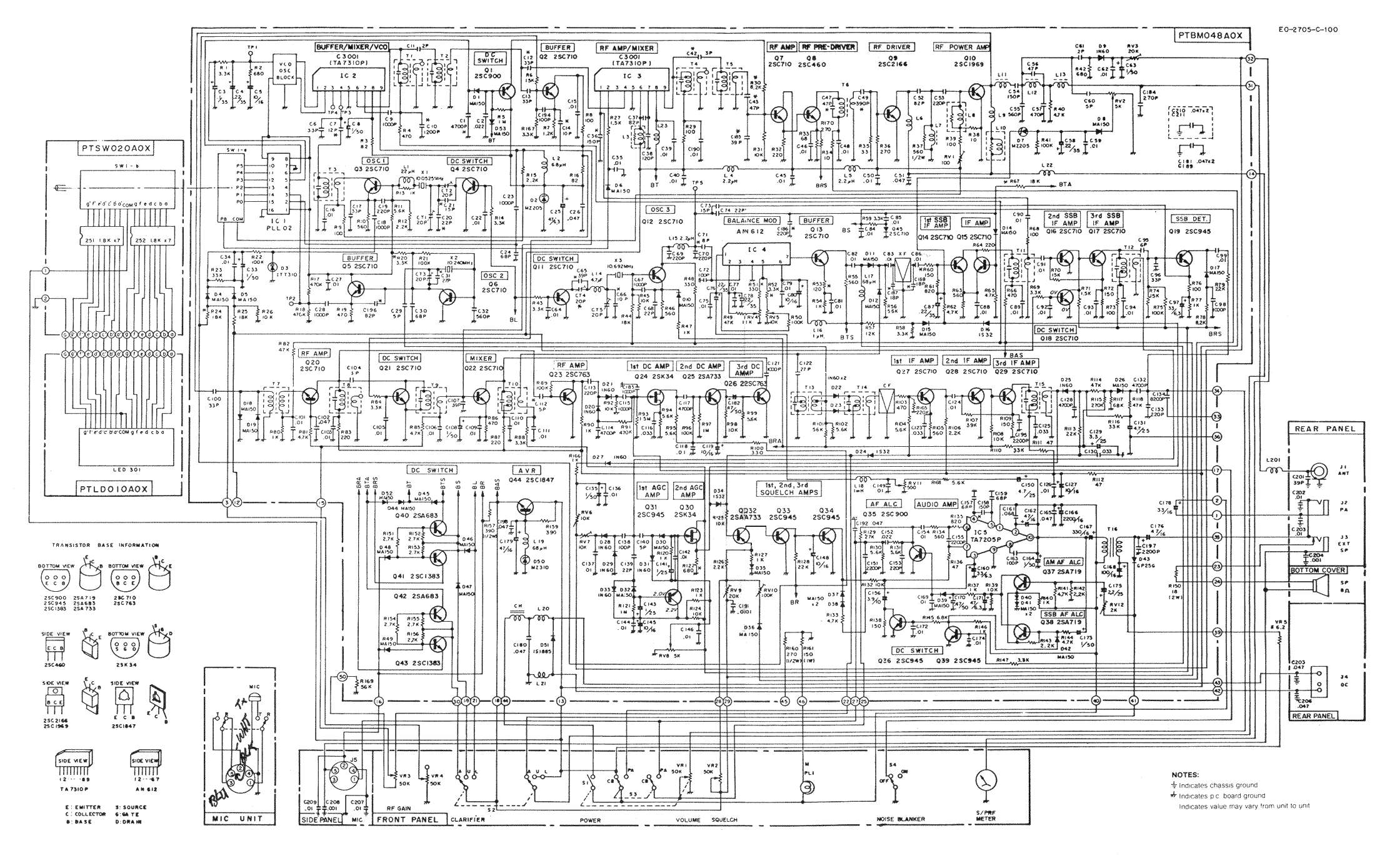

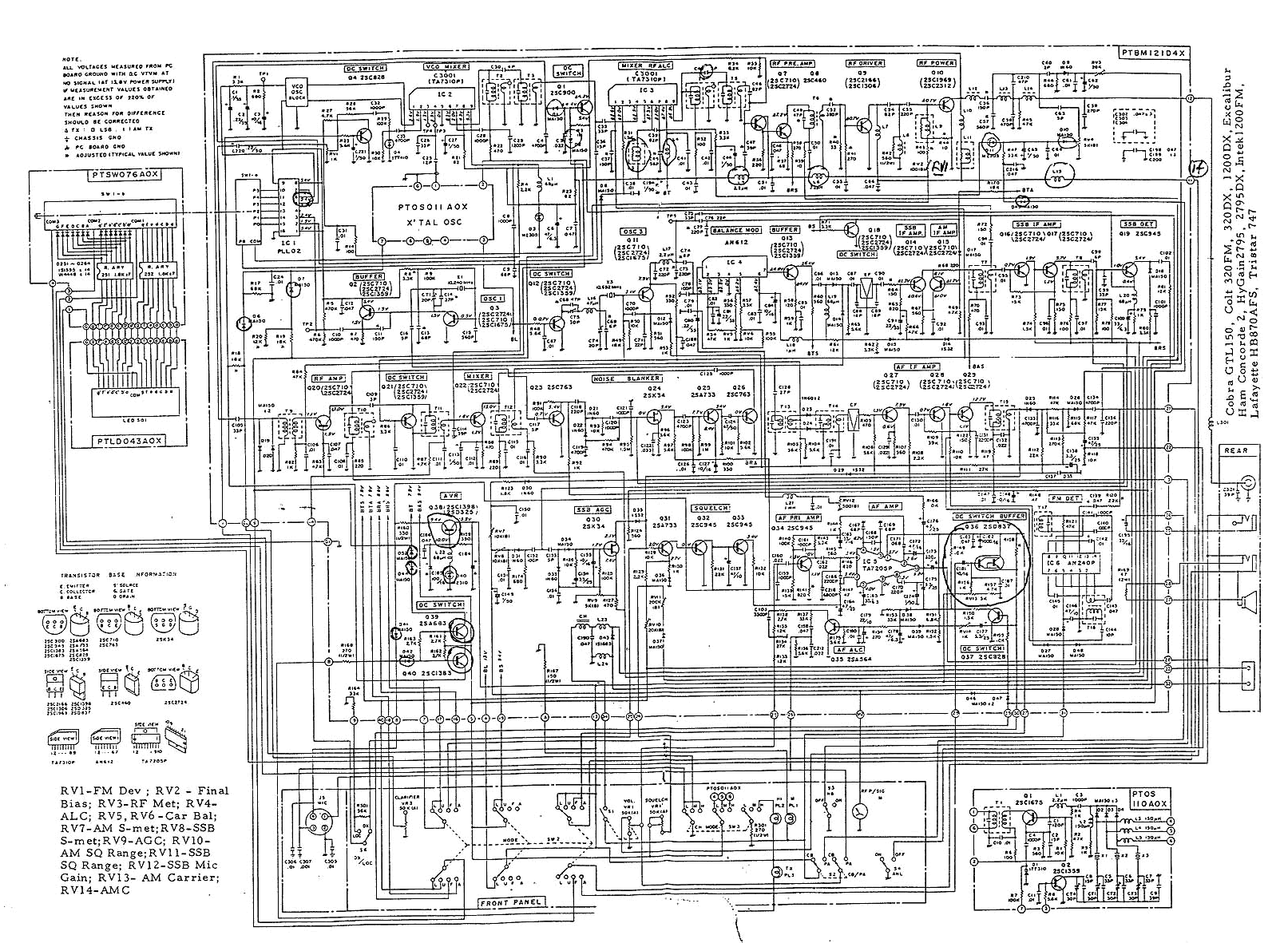

PLL för en PTBM48
Texten nedan beskriver frekvenser i en "3-bands"
variant alltså 120 kanaler
VCO:n (spänningsstyrd oscillator) svänger mellan 17.555 -
18.445 MHz beroende på vilken kanal man valt. VCO:n fungerar
även som mixer och har två utgångar, en på 2.55 -2.11
MHz som styr PLLen samt en mellan 37.660-39.000 MHz. Båda
dessa blandprodukter får man efter blandning med "band"
kristallen. Låt oss ta ett exempel. På kanal 1 i lågabandet
har VCO:n frekvensen 17.555 MHz som mixas med 20.105 MHz (X1)
eller som på bilden med 10.0525 MHz som dubblas i Q3.
Båda varianterna förekommer. Det är även den här kristallen
som styr var transivern kommer att gå. Resultatet är 37.660
MHz och 2.55 MHz.
2.55 MHz signalen delas ner av den programmerade delaren
(kanalomkopplaren) och jämförs i fasdetektorn med
referenskristallens 10.240 MHz som i sin tur är nerdelad 1024
ggr för att ge 10 kHz till fasdetektorn. Om de är lika (i fas)
är loopen "låst", om inte kommer fasdetektorn
likspänningsutgång att styra VCO:n tills det blir rätt. Enkelt
va ? Samma princip finns i väldigt många radioaparater.
OK, men vadå 37.660 ? skulle det inte vara 27 MHz ?
Jodå 37.660 Mhz är lokaloscillatorsignalen och kanal 1 är
26.965 MHz.
Om vi blandar 37.660 Mhz med 26.965 MHz får vi 10.695
Mhz som är melanfrekvens i dessa radioapparater. Så enkelt var
det....
Nu till det fina i kråksången. Bandkristallerna (X1,2,3) kan
ändras till för att flytta upp PR-radio på 10 m för att kunna
använda den till något vettigt.
Om vi byter ut dessa mot t.ex. 21.5, 21.725 och 21.95 MHz
kommer din gamla PR-radio mellan 28.360-29.700 MHz. När
du gjort det kommer inte PLL att låsa förens du har trimmat
feritkärnan i den till rätt frekven. Det kan vara lite svårt
men ett tips är i en (annan) mottagare lyssna på den nya VCO
signalen; du märker när den är "låst" eller inte. Kolla också
högsta och lägsta kanal så PLLen låser där. Sedan är det bara
att trimma resterande spolar (de är ganska breda så det är
inga problem) men rör inte de som sitter nära
kristallfiltret, de är redan OK. Från början får du säkert
inte ut någon effekt alls men var lugn den kommer om du tar
steg för steg, börja från antennkontakten. Trimma för max
effekt och minsta känslighet så hörs vi på 10 meter.
Vill du veta mer om hur en PR-burk (PTBM048) fungerar
och hur den trimmas så hör av dig (lovar dock inget).

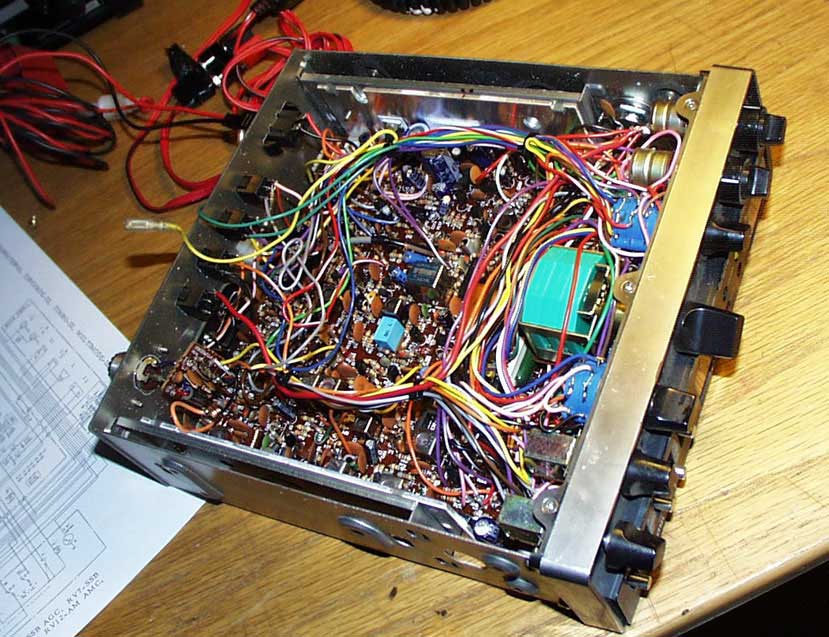

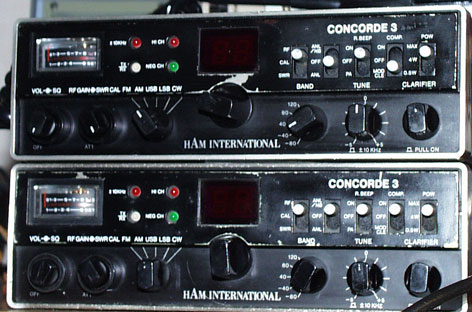

En Ham International Concorde 3
under ombyggnad
